DFrobot beetle ESP32 C6

DFrobot beetle ESP32 C6

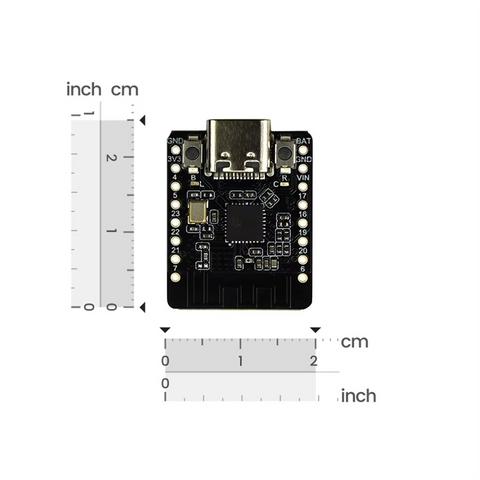

Beetle ESP32-C6 (DFR1117) er et ultrakompakt, lav-strøm IoT-udviklingsboard designet til moderne trådløse applikationer. Med mål på kun 25 × 20,5 mm integrerer det ESP32-C6FH4-chippen med en 160 MHz RISC-V enkeltkerne-processor og 4 MB flashhukommelse. Boardet understøtter Wi-Fi 6, Bluetooth 5, Zigbee 3.0, Thread 1.3 og Matter, hvilket gør det ideelt til smart-home og wearable projekter.

Produktparametre

• Processor: 160 MHz RISC-V enkeltkerne

• Hukommelse: 512 KB SRAM, 320 KB ROM, 4 MB flash, 16 KB RTC-SRAM

• Driftsspænding: 3,3 V

• Input (USB-C): 5 V DC, op til 0,5 A opladningsstrøm

• Dvalestrøm: 14 µA (deep sleep, batteridrift)

• Driftstemperatur: –10 °C til 60 °C

• Dimensioner: 25 × 20,5 mm

Trådløs Kommunikation

• Wi-Fi: IEEE 802.11 b/g/n/ax (2,4 GHz), 20 MHz & 40 MHz båndbredde

• Bluetooth: Bluetooth 5, Bluetooth Mesh

• IEEE 802.15.4: Zigbee 3.0, Thread 1.3

• Matter-protokol: Kompatibel

Grænseflader

• Digital I/O: 13

• PWM-kanaler: 6

• SPI: 1

• UART: 3 (inkl. 1 lav-strøms UART)

• I²C: 2 (inkl. 1 lav-strøms I²C)

• I²S: 1

• ADC: 1 × 12-bit SAR ADC (7 kanaler)

• DMA-kanaler: 3 transmit, 3 receive

• IR transceiver: 5 TX, 5 RX

Nøglefunktioner

• Ultrakompakt design: Perfekt til pladsbegrænsede anvendelser som wearables

• Multi-protokol support: Fleksibel trådløs tilslutning

• Integreret batteristyring: Indbygget lithium-opladning og spændingsovervågning

• Lavt strømforbrug: Deep-sleep under 14 µA

• USB-C interface: Strømforsyning og programmering

Typiske Anvendelser

• Smart-home enheder (belysning, kontakter)

• Wearables (navneskilte, ure)

• Miljøovervågning

• Batteridrevne IoT-sensorer

• Human-Machine Interfaces

For detaljerede tekniske oplysninger, se venligst den officielle DFRobot Wiki for Beetle ESP32-C6.

English Description

The Beetle ESP32-C6 (DFR1117) is an ultra-compact, low-power IoT development board designed for modern wireless applications. Measuring just 25 × 20.5 mm, it integrates the ESP32-C6FH4 chip, featuring a 160 MHz RISC-V single-core processor and 4 MB flash memory. This board supports multiple wireless protocols, including Wi-Fi 6, Bluetooth 5, Zigbee 3.0, Thread 1.3, and Matter, making it ideal for smart home and wearable projects.

Product Parameters

• Processor: 160 MHz RISC-V single-core

• Memory: 512 KB SRAM, 320 KB ROM, 4 MB Flash, 16 KB RTC SRAM

• Operating Voltage: 3.3 V

• Input Voltage (USB Type-C): 5 V DC

• Maximum Charging Current: 0.5 A

• Sleep Current: 14 µA (deep sleep mode, battery-powered)

• Operating Temperature: -10°C to 60°C

• Dimensions: 25 × 20.5 mm

Wireless Communication

• Wi-Fi: IEEE 802.11b/g/n/ax (2.4 GHz), supports 20 MHz and 40 MHz bandwidths

• Bluetooth: Bluetooth 5, Bluetooth Mesh

• IEEE 802.15.4: Supports Zigbee 3.0 and Thread 1.3

• Matter Protocol: Compatible

Interfaces

• Digital I/O: 13

• PWM Channels: 6

• SPI: 1

• UART: 3 (including 1 low-power UART)

• I²C: 2 (including 1 low-power I²C)

• I²S: 1

• ADC: 1 × 12-bit SAR ADC (7 channels)

• DMA Channels: 3 transmit, 3 receive

• IR Transceiver: 5 transmit channels, 5 receive channels

Key Features

• Ultra-Compact Design: Ideal for space-constrained applications like wearables

• Multi-Protocol Support: Facilitates versatile wireless connectivity

• Integrated Battery Management: Built-in lithium battery charging and voltage monitoring

• Low Power Consumption: Deep sleep current as low as 14 µA

• USB Type-C Interface: For power supply and programming

For detailed technical information, please refer to the official DFRobot Wiki.
