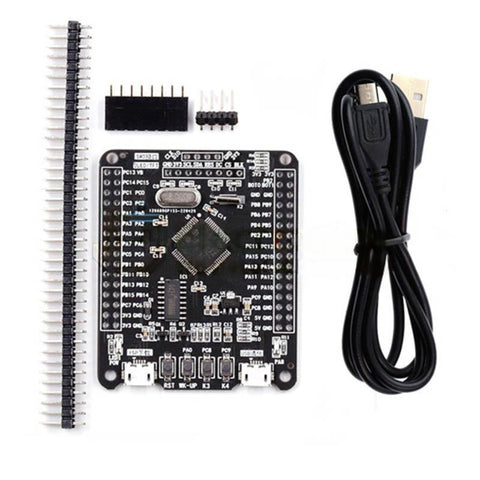

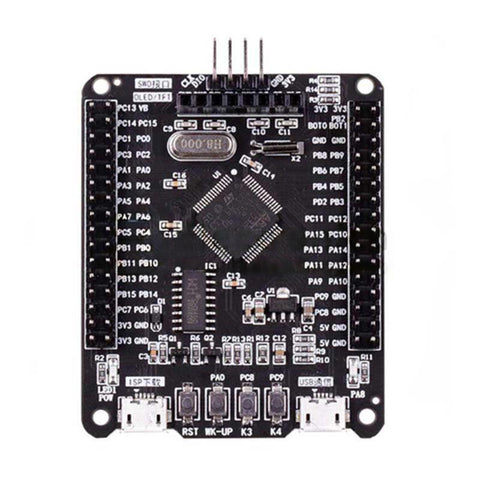

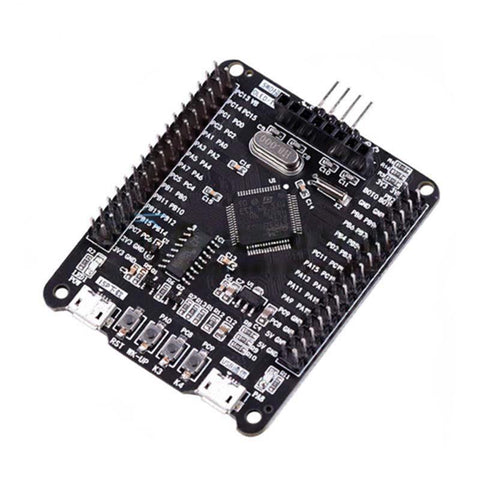

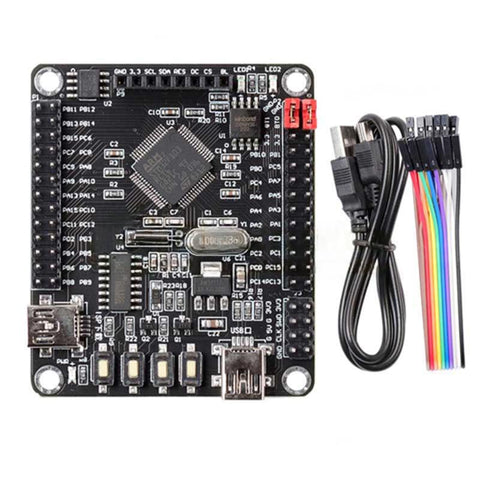

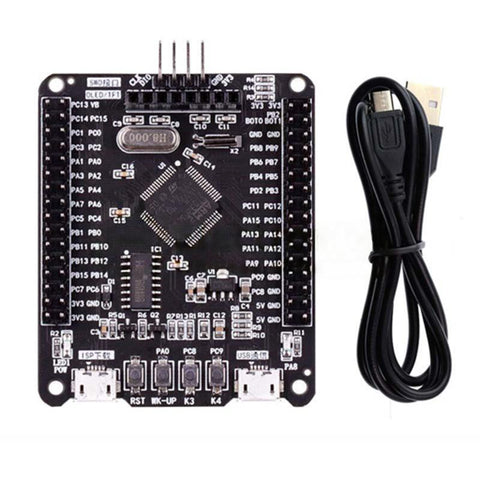

STM32F103RCT6 Development Board
105,85 kr
Afhentning i øjeblikket ikke tilgængelig
STM32F103RCT6 Udviklingskort
STM32F103RCT6 udviklingskortet er en kraftfuld og alsidig platform designet til embedded systemudvikling. Det er baseret på STM32F103RCT6 mikrocontrolleren, der indeholder en ARM Cortex-M3 CPU med en maks. frekvens på 72 MHz, 256KB Flash-hukommelse og 48KB SRAM. Kortet understøtter flere grænseflader, herunder I2C, SPI, CAN, UART og USB, samt DAC, ADC og DMA.

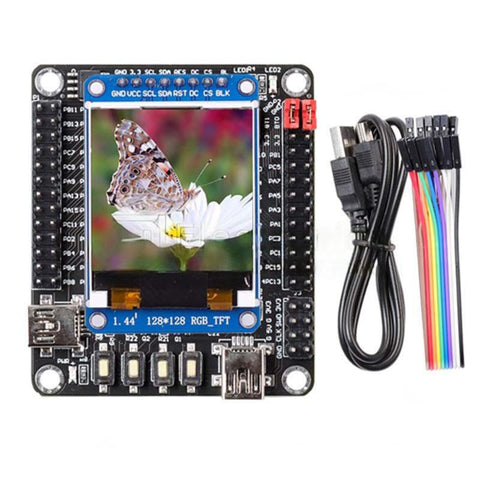

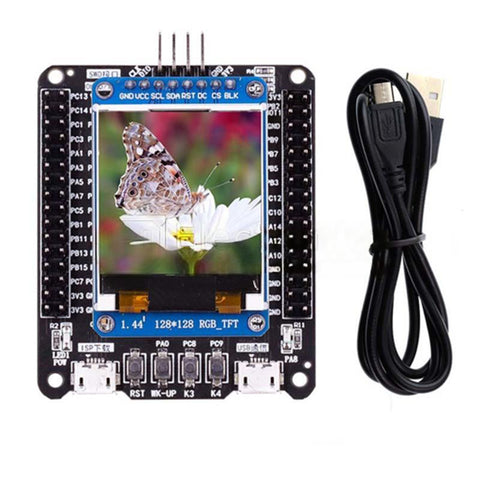

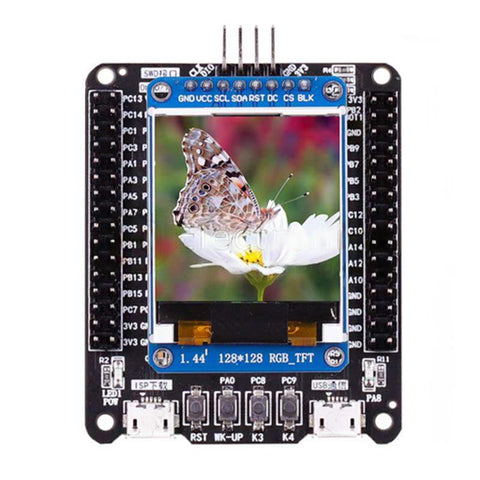

- LCD størrelse: 1,44 tommer, 65K fuldfarve, dot matrix: 128x128, 128x160
- Hardware grænseflade: SPI, driver IC: ST7735
- Strømforsyning: 3,3V, med 8 PIN interface
Kortet har to USB-porte; en til ISP-download og en til USB-kommunikation. En CH340C chip muliggør USB til TTL kommunikation. SWD-simulationsgrænsefladen gør det muligt at simulere eller brænde programmer ved hjælp af emulatorer som DAPLINK, der understøtter M3-kernen.
Find yderligere tekniske specifikationer i datasheetet her.
For mere information om programmering og fejlfinding af STM32 ved hjælp af Arduino IDE, kan du se denne tutorial.
English description:
Product Parameters: LCD size: 1.44 inches Dot matrix size: 128*128, 128*160 LCD Color: 65K full color Hardware interface: SPI interface Driver IC: ST7735 Power supply: 3.3V Interface: 8PIN Product Description: 1. Using STM32F103RCT6 chip as the main control IC 2. With 72M main frequency, 256K FLASH, 48K SRAM 3. Equipped with interfaces such as IIC/SPI/CAN/UART/USB and peripherals such as DAC/ADC/DMA. Please refer to the IC parameter introduction or data manual for details 4. The development board has dual USB interfaces, one serving as an ISP download interface for downloading programs, and the other as a USB communication interface. (The USB communication interface requires the development of a USB communication protocol to be used. If a corresponding program is not developed, directly plugging into the computer will display that the device cannot be recognized.) 5. The onboard CH340C chip is used for USB to TTL communication, connected to serial port 1 of the main control chip, and also used for ISP burning 6. The SWD simulation interface can be simulated or burned, and emulators such as DAPLINK that support the M3 kernel can be used 7. TFT LCD screen interface, which can be used with our store's TFT LCD screen 8. Two 3.3V and 5V power supplies are led out each, either connected to one power supply or connected to a USB power cable development board to work. When connected to a 5V power supply or USB cable for power supply, the board can output a 3.3V power supply externally
STM32F103RCT6 Development Board
The STM32F103RCT6 development board is a powerful and
