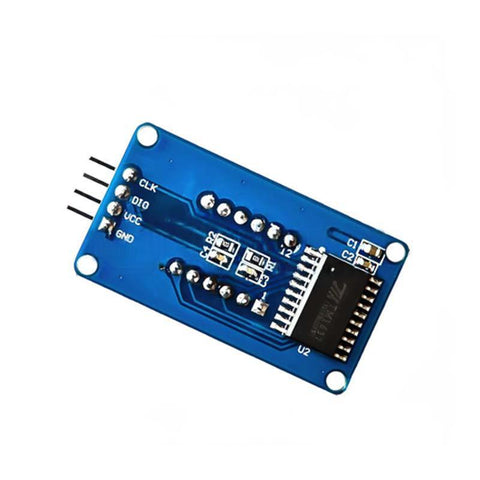

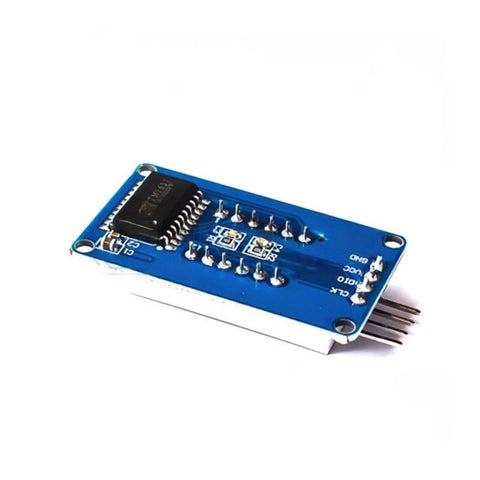

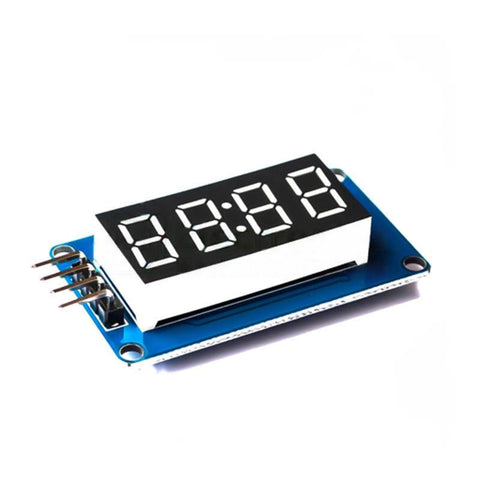

TM1637 4 Bits LED Display Module

TM1637 4 Bits LED Display Module er en kompakt og effektiv løsning til at vise numeriske data. Dette modul opererer ved en forsyningsspænding på 3,3V til 5V DC og har en modulstrøm på 30-80mA ved 5V. Med dimensioner på ca. 41,8 x 23,7 x 11mm er det let at integrere i forskellige projekter.

Modulet anvender TM1637 LED-drive chippen til at styre indholdet og ændre lysstyrken. Det er designet til at vise tal med fire 0,36-tommer LED 7-segment displays, der er rødt oplyst og anvender en fælles anode konfiguration. Dette gør det ideelt til applikationer som ure, termometre og tællere.

For dem, der ønsker at bruge dette modul med Arduino, er der flere ressourcer tilgængelige. Du kan lære at forbinde TM1637-modulet med Arduino, herunder pin-konfiguration og ledninger, samt se eksempler på projekter såsom at skabe et ur og et termometer. Se denne tutorial for detaljerede instruktioner og eksempler.

For mere information om tekniske specifikationer og data, henvises der til den officielle TM1637 datasheet.

English description:

Supply voltage: 3.3V–5V DC
Module current: 30–80mA (when 5V supply power)
Module size: Approx. 41.8 x 23.7 x 11mm
Control port: 4 common anode score points with 0.36 inches LED, red highlights

TM1637 4 Bits LED Display Module

TM1637 4 Bits LED Display Module is a compact and efficient solution for displaying numerical data. This module operates at a supply voltage of 3.3V to 5V DC and has a module current of 30-80mA at 5V. With dimensions of approximately 41.8 x 23.7 x 11mm, it is easy to integrate into various projects.

The module uses the TM1637 LED driver chip to control the content and adjust the brightness. It is designed to display numbers with four 0.36-inch LED 7-segment displays, which are red illuminated and use a common anode configuration. This makes it ideal for applications such as clocks, thermometers, and counters.

For those who wish to use this module with Arduino, there are several resources available. You can learn how to connect the TM1637 module with Arduino, including pin configuration and wiring, as well as see examples of projects such as creating a clock and a thermometer. See this tutorial for detailed instructions and examples.

For more information on technical specifications and data, refer to the official TM1637 datasheet
