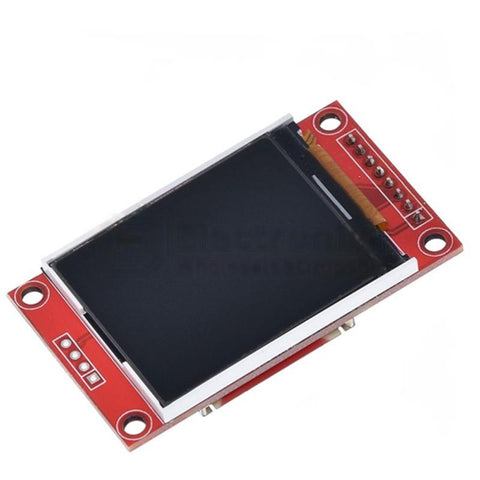

1.8 Inch TFT SPI Serial Port LCD Display Module
41,33 kr
Afhentning i øjeblikket ikke tilgængelig
1.8 tommer TFT SPI Serial Port LCD Display Modul
Dette 1.8 tommer TFT SPI Serial Port LCD Display Modul er perfekt til projekter, der kræver en kompakt og effektiv skærmløsning. Med en opløsning på 128x160 pixels og en 4-wire SPI interface, er den ideel til integration med mikrocontrollerstyrede projekter.
Modulet understøtter både den mest kompakte ledningsføring (min. 3 IO) og standard ledningsføring (6 IO), hvilket giver fleksibilitet i design og implementering. Nøgleforbindelser inkluderer:
- RST - Tilslutning til IO for LCD reset
- CS - Tilslutning til IO for chipvalg
- AO - Tilslutning til IO for registervalg
- SDA - Tilslutning til IO for datatransmission
- CLK - Tilslutning til IO for SPI-bus
- LED - Tilslutning til IO for at styre baggrundsbelysning eller PWM lysstyrke
Driver IC'en er ST7735S, som sikrer pålidelig ydeevne og kompatibilitet med mange mikrokontrollere, inklusive Arduino. For mere information om, hvordan du tilslutter og bruger dette displaymodul med Arduino, kan du besøge denne tutorial.
For tekniske specifikationer og yderligere detaljer, kan du besøge LCDWiki.
English description:

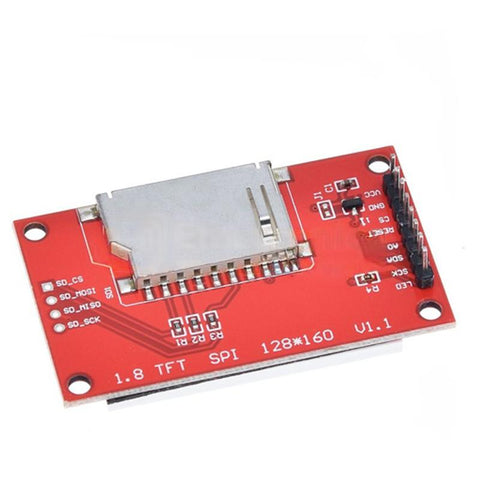

Size: 1.8 inch Resolution: 128×160 Weight: 16 g PCB board size: 59 mm × 35 mm The most compact wiring IO: (at least 3 IO) 1. RST - Free when directly connected to the microcontroller reset signal side 2. CS - Free when connected low-level, chip select long-term effective 3. AO - Connect IO control register selection 4. SDA - Connect IO control data transmission 5. CLK - Connect IO control SPI bus 6. LED - Free when connected to high-level 3.3V backlight is always bright Standard wiring IO: (6 IO) 1. RST - Connect IO control LCD reset 2. CS - Connect IO control chip select 3. AO - Connect IO control register selection 4. SDA - Connect IO control data transmission 5. CLK - Connect IO control SPI bus 6. LED - Connect to the IO control backlight off or PWM control brightness
