3-18V 10A Dual-channel DC Motor Drive Module

3-18V 10A Dual-channel DC Motor Drive Module

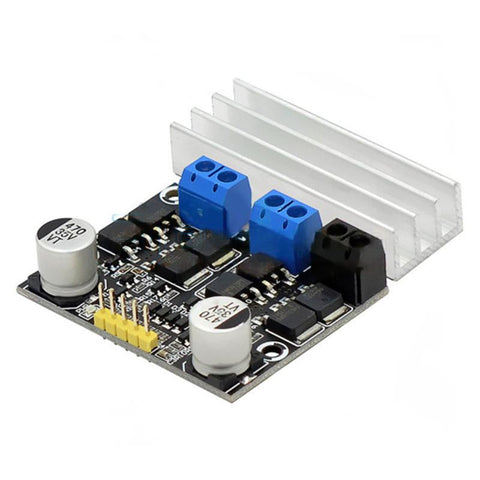

Denne alsidige ZK-BM1 DC-motordrivmodul er designet til at styre to jævnstrømsmotorer med henholdsvis fremadgående, omvendt og variabel hastighed. Modulet understøtter jævnstrømforsyning fra 3V til 18V og kan levere en kontinuerlig strøm på op til 10A per kanal med en topværdi på 15A. For strøm over 8A anbefales det at tilføje ekstra køling for at sikre optimal ydeevne.

Det understøtter PWM-frekvenser fra 0 til 2 kHz og en arbejdspligtcyklus på 0-100%, hvilket giver dig mulighed for præcis kontrol af motorydelse. Med en kompakt størrelse på 49,2x39,4mm og en monteringshuldiameter på 3mm, er det nemt at integrere i dine projekter.

Modulet er også kompatibelt med både lavspændings- og højstrømsapplikationer, hvilket gør det velegnet til en bred vifte af anvendelser, herunder robotteknologi og automatiserede maskinsystemer.

For yderligere teknisk information, kan du downloade brugermanualen for MDD10A Dual Channel 10A DC Motor Driver.

Hvis du er interesseret i en tutorial, kan du finde en vejledning om design af en Dual Channel 10 Amp PWM DC Motor Driver på Instructables.

English description:

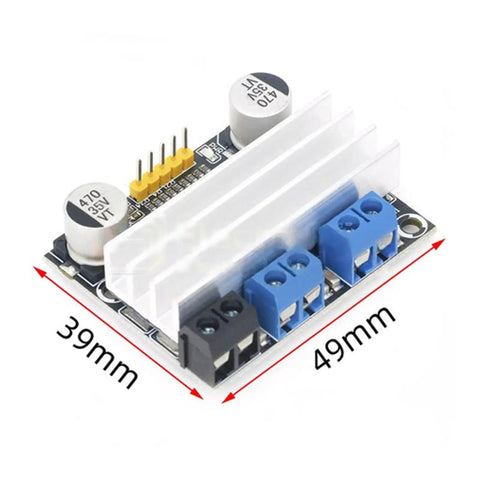

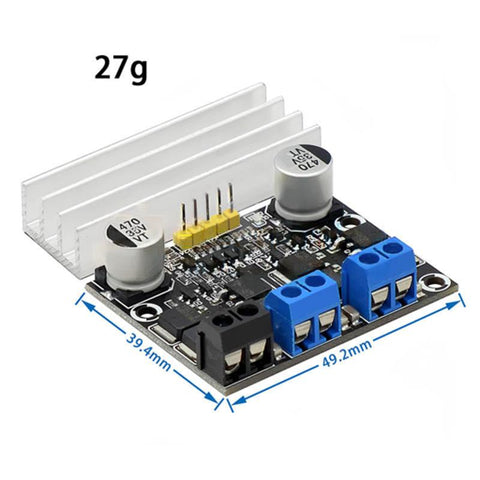

Size: 49.2*39.4mm
Weight: 27g
Supply voltage: 3V-18V DC
Signal terminal power supply range: 3V-18V DC
Single working current: 10A
Peak current: 15A (above 8A, it is recommended to assist in strengthening heat dissipation)
Support PWM frequency range: 0-2KHz
Support duty cycle range: 0-100%
Mounting hole diameter: 3mm

3-18V 10A Dual-channel DC Motor Drive Module

This versatile ZK-BM1 DC motor drive module is designed to control two DC motors with forward, reverse, and variable speed functionality. The module supports a power supply range from 3V to 18V and can deliver a continuous current of up to 10A per channel, with a peak value of 15A. For currents above 8A, it is recommended to add additional cooling to ensure optimal performance.

It supports PWM frequencies from 0 to 2 kHz and a duty cycle range of 0-100%, allowing for precise control of motor performance. With a compact size of 49.2x39.4mm and a mounting hole diameter of 3mm, it is easy to integrate into your projects.

The module is also compatible with both low voltage and high current applications, making it suitable for a wide range of uses, including robotics and automated machine systems.

For further technical information, you can download the user
