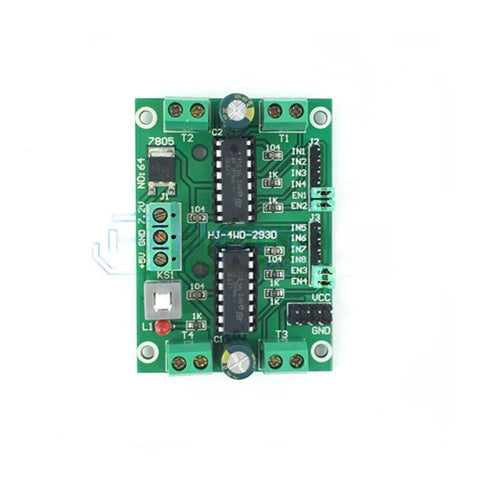

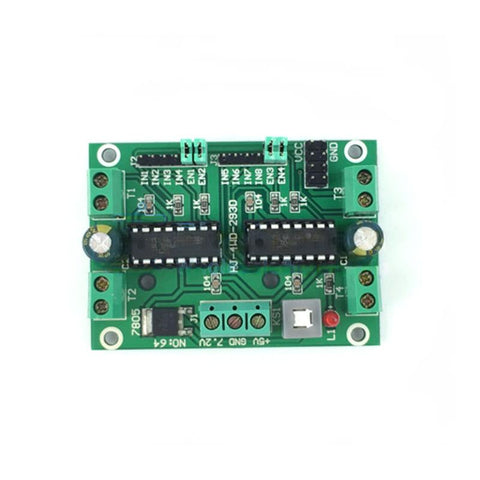

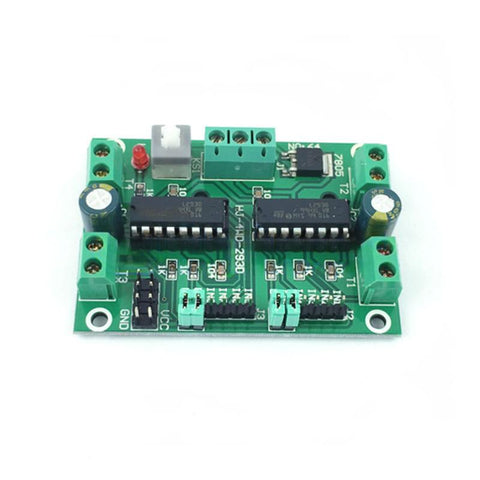

DC Motor Drive Module

Dette DC motor drive modul er en 4-kanals enhed, der anvender den originale L293D-chip kombineret med SMT-teknologi og importerede elektrolytkondensatorer for at sikre stabil drift. Modulet kan drive op til fire 5V-12V DC-motorer og giver en stabil 5V-udgangsfunktion, der kan forsynes til en 5V mikrocontroller kredsløbssystem (med lav krusningskoefficient).

Det understøtter flere kontroller såsom 51, AVR, PIC, Arduino og ARM, hvilket gør det nemt at styre hastighed og retning af DC-motorer samt 2-fase stepmotorer og 5-led 4-fase stepmotorer. Dette modul er et godt valg for begyndere, der ønsker at bygge intelligente bilrobotter.

Modulet har en PCB-størrelse på 65x46mm, indgangsspænding på 6-12V og anvender L293D-H bro driver chip med en enkelt kanal peak strøm på 1A. Det har en stabil spændings IC: 78M05 (5V stabil spænding) og motor interface med dedikeret bolt terminal.

For mere information, kan du besøge denne tutorial for at lære, hvordan du styrer DC-motorer med L293D Motor Driver IC og Arduino.

English description:

Module Description: This product is a 4-way DC motor drive module, using the original brand new L293D chip, combined with SMT technology and imported electrolytic capacitors, to ensure stable circuit operation. It can drive 4-way 5V-12V DC motors and provide a 5V stable output function, which can supply power to the 5V microcontroller circuit system (low ripple coefficient). It supports 51, AVR, PIC, Arduino, ARM, and other controllers, with preset PWM enable signal input, which can easily control the speed and direction of DC motors, as well as 2-phase stepper motors and 5-wire 4-phase stepper motors. It is a good choice for beginners to make intelligent car robots. Product Parameters: PCB size: 65*46mm Input voltage: 6-12V Driver chip: L293D-H bridge Drive current: Single channel 1A peak Stable voltage IC: 78M05 (5V stable voltage) Motor interface: dedicated bolt terminal Number of motors: capable of driving four DC motors Motor speed regulation: Four motors can be individually PWM.
