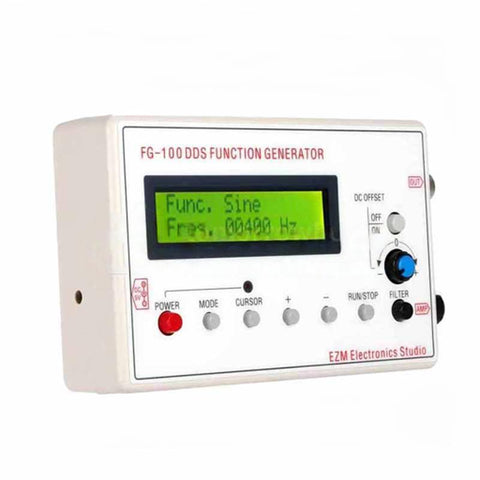

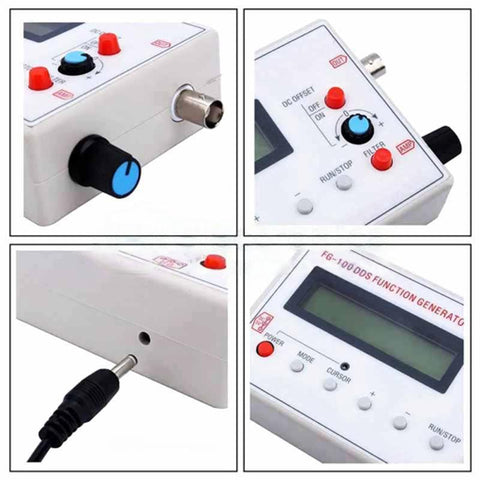

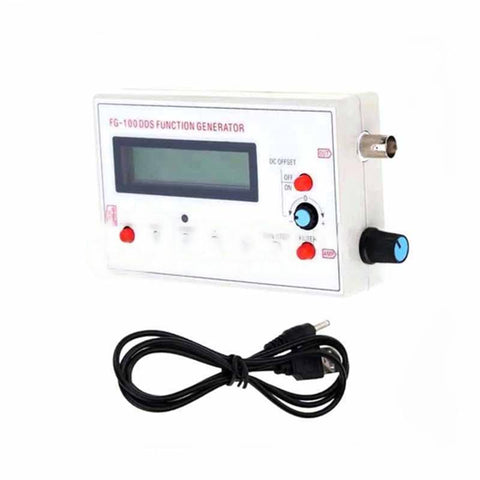

FG-100 DDS Function Signal Generator

FG-100 DDS Function Signal Generator

FG-100 DDS Function Signal Generator er et kompakt og bærbart værktøj til elektronik entusiaster og fagfolk. Designet til præcis og stabil signalgenerering, passer denne enhed perfekt til test og fejlfinding af elektroniske kredsløb. Den tilbyder en bred vifte af signalbølgeformer, inklusive sinusbølger, firkantbølger, trekantbølger, samt savbølger i både fremadgående og omvendte retninger.

Med en frekvensområde fra 1 Hz til 500 kHz (sinusbølger) og 1 Hz til 20 kHz for andre bølgeformer, er denne generator velegnet til kalibrering af oscilloskopers tidsfaktorer og justering af puls karakteristika. Den inkluderer også en DC offset funktion med en maksimal amplitude på ±10V og en udgangsimpedans på 50 ohm. Enheden kan drives med enten en adapter (anbefalet 5V DC) eller en 3.7V lithium batteri.

Dette værktøj integreres let med et oscilloskop for at måle frekvenskarakteristika og pulsrespons af lydforstærkere. For yderligere information om tekniske specifikationer, kan du se denne datasheet.

For en vejledning i hvordan man bruger FG-100 DDS Function Signal Generator, kan du se denne YouTube-tutorial.

English description:

Main Features: Compact in size, fully functional, easy to operate, and convenient to carry. It can be powered by an adapter or by a lithium battery. Together with an oscilloscope, it can be used for electronic circuit testing and debugging, as well as testing and measuring the frequency characteristics and pulse response of audio amplifiers. Due to the excellent accuracy and frequency stability of DDS, it is also very suitable for oscilloscope scanning time factor calibration. The square wave output is suitable for adjusting the pulse characteristics of oscilloscope attenuators and probes. Main Technical Indicators: 1. Frequency range: sine wave 1Hz-500kHz (where the output amplitude is flat up to 200 kHz, and the output amplitude will decrease as the frequency further increases), other waveforms 1Hz-20kHz (but the upper limit of adjustable frequency is not limited. If there is no high requirement for distortion and shaking, the frequency can be further increased). 2. Resolution: 1Hz 3. Output waveforms: sine wave, square wave, triangular wave, forward sawtooth wave, reverse sawtooth wave. 4. Sine wave distortion: <1% below 1kHz, <0.5% above 1kHz. 5. Output amplitude: ±10V (P-P). 6. Output impedance: 50 ohms. 7. DC offset: ±10V, related to closing function. 8. There are filters that can be turned on and off, which can adapt well to sine and pulse waveform outputs. 9. Power supply: DC3.5-10V. It is recommended to use a DC5V adapter and a 3.7V lithium battery for battery power.

Garanti og forsendelse

Vi gør vores bedste for at kvalitetssikre al elektronik inden vi sender det ud til dig.
Dette sikrer at vi gør et godt stykke arbejde og at du undgår unødig bøvl i din udviklingsprocess. Fejl kan forekomme, men det er noget vi ser utrolig sjældent. Forekommer der problemer med det bestilte udstyr kan du altid kontakte os, så hjælper vi dig glædeligt med at løse problemet. Du får selvfølgelig 2 års reklamationsret på alle vores produkter.

Vi stræber efter at sikre en hurtig og effektiv levering af din ordre. Vi sender fra vores fjernlager, og du vil typisk modtage din ordre inden for 7-15 hverdage. Vi leverer direkte til dig, og håndterer selvfølgelig alle told og importafgifter, så du ikke skal bekymre dig om noget.
Denne produktbeskrivelse er delvist autogenereret, så fejl kan forkomme. Kontakt os hvis du har uddybende spørgsmål til produktet.
