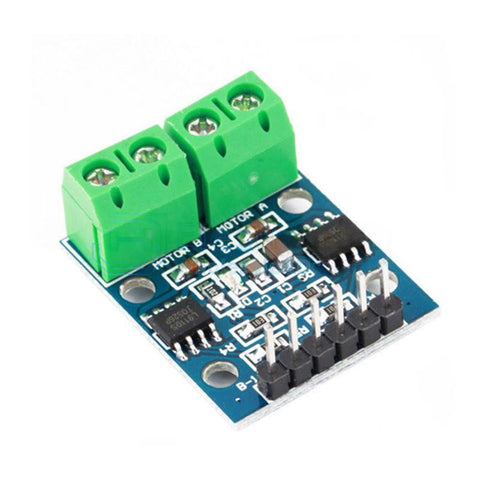

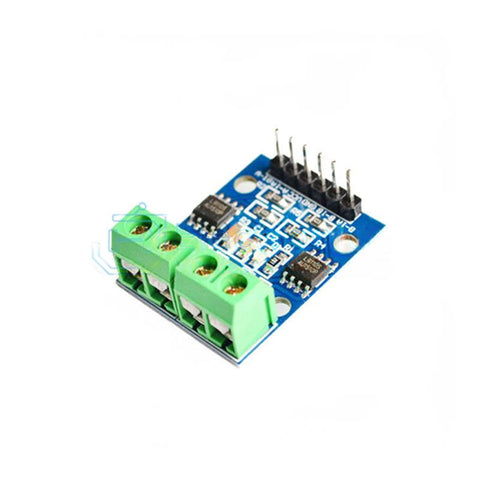

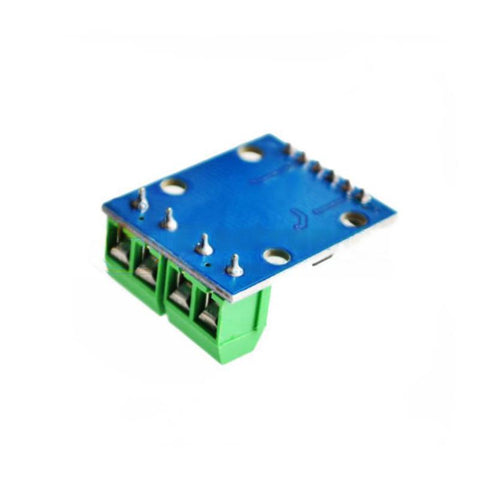

L9110S Stepper Motor Driver Module

L9110S Stepper Motor Driver Module

L9110S Stepper Motor Driver Module er en kompakt og effektiv løsning til styring af små robotmotorer. Denne modul anvender L9110 IC, der integrerer diskrete kredsløb i en enkelt IC for at reducere omkostninger og forbedre pålideligheden. Modulet kan drive to DC-motorer eller en enkelt fire-trådet to-faset stepmotor, hvilket gør det alsidigt til forskellige projekter.

Nøglefunktioner:

• Strømforsyningsspænding: 2,5V til 12V
• Kontinuerlig strøm for hver kanal: op til 800 mA
• Maksimal tilladt strøm: 1,5 A
• PCB-størrelse: 2,8 cm x 2,1 cm
• Fastgørelseshuller med diameter: 3 mm

Modulet er kompatibelt med både TTL og CMOS logikniveauer, hvilket sikrer nem integration med Arduino og andre mikrocontrollerprojekter. For mere detaljeret information, kan du finde datasheetet her.

Hvis du ønsker at lære, hvordan du integrerer denne motor driver modul med Arduino, kan du finde en nyttig tutorial her.

English description:

1 L9110S chip motor drive 2 Module supply voltage: 2.5-12V 3 Suitable motor range: between motor operating voltage 2.5V-12V, the maximum operating current of 0.8A, the current smart car voltage and current market are within this range 4 Drive two DC motors, or a 4-wire 2-phase stepping motor. 5 PCB board size: 2.8cm * 2.1cm 6 With fixed mounting holes, diameter: 3mm

L9110S Stepper Motor Driver Module

L9110S Stepper Motor Driver Module is a compact and efficient solution for controlling small robot motors. This module uses the L9110 IC, which integrates discrete circuits into a single IC to reduce costs and improve reliability. The module can drive two DC motors or a single four-wire two-phase stepper motor, making it versatile for various projects.

Key Features:

• Supply voltage: 2.5V to 12V
• Continuous current for each channel: up to 800 mA
• Maximum allowable current: 1.5 A
• PCB size: 2.8 cm x 2.1 cm
• Mounting holes with diameter: 3 mm

The module is compatible with both TTL and CMOS logic levels, ensuring easy integration with Arduino and other microcontroller projects. For more detailed information, you can find the datasheet here.

If you want to learn how to integrate this motor driver module with Arduino, you can find a helpful tutorial Garanti og forsendelse
