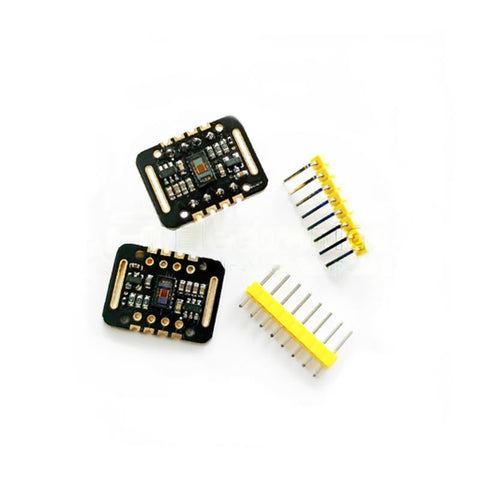

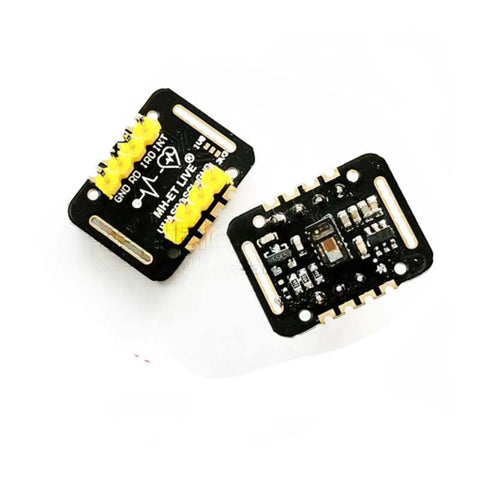

MAX30102 Blood/Oxygen/Heartbeat Sensor

MAX30102 er en avanceret biosensormodul designet til at måle puls og blodets iltmætning (SpO2). Det er ideelt til projekter, der kræver langvarig overvågning af hjerterytme og iltniveauer. Modulet indeholder interne røde og infrarøde lysdioder, fotodetektorer og optiske elementer for præcis måling.

Med en størrelse på 16x21mm er denne sensor kompakt og nem at integrere i forskellige elektroniske projekter. Den anvender I2C-interface til kommunikation, hvor SCL er kloksignalet, og SDA er datalinjen. INT-pinnen fungerer som en afbryder til MAX30102-chippen.

Strømforsyningen til sensoren er fleksibel, med et inputområde fra 1.8V til 5V, hvilket gør den kompatibel med forskellige mikrocontroller-systemer. Pin-afstanden er 2.54mm med en afstand på 10mm mellem de to rækker af pins, hvilket sikrer let integration med standard breadboards og kredsløb.

For mere teknisk information kan du se den officielle MAX30102 datasheet. Du kan også finde en guide til, hvordan du bruger sensoren i projekter med Raspberry Pi og Arduino her.

English description:

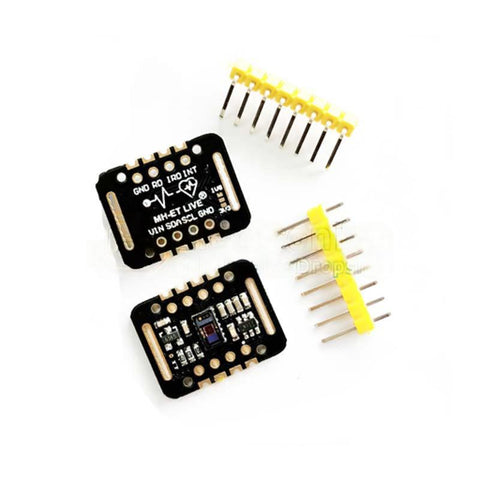

Weight: 2.5g Size: 16x21mm Header: black or yellow, random delivery. Pin spacing: 2.54mm Distance between two rows of pins: 10mm VIN: Main power supply input terminal, 1.8V-5V SCL: Clock connected to I2C bus SDA: Data connected to I2C bus INT: Interrupt pin of MAX30102 chip RD: The RED LED grounding terminal of the MAX30102 chip is generally not connected IRD: The IR LED grounding terminal of the MAX30102 chip is generally not connected GND: Ground wire

MAX30102 Blood/Oxygen/Heartbeat Sensor

MAX30102 is an advanced biosensor module designed to measure pulse and blood oxygen saturation (SpO2). It is ideal for projects that require long-term monitoring of heart rate and oxygen levels. The module contains internal red and infrared LEDs, photodetectors, and optical elements for precise measurement.

With a size of 16x21mm, this sensor is compact and easy to integrate into various electronic projects. It uses the I2C interface for communication, where SCL is the clock signal and SDA is the data line. The INT pin serves as an interrupt for the MAX30102 chip.

The power supply for the sensor is flexible, with an input range from 1.8V to 5V, making it compatible with various microcontroller systems. The pin spacing is 2.54mm with a distance of 10mm between the two rows of pins, ensuring easy integration with standard breadboards and circuits.

For more technical information, you can view the official MAX30102 datasheet. You can also

Garanti og forsendelse

Vi gør vores bedste for at kvalitetssikre al elektronik inden vi sender det ud til dig.
Dette sikrer at vi gør et godt stykke arbejde og at du undgår unødig bøvl i din udviklingsprocess. Fejl kan forekomme, men det er noget vi ser utrolig sjældent. Forekommer der problemer med det bestilte udstyr kan du altid kontakte os, så hjælper vi dig glædeligt med at løse problemet. Du får selvfølgelig 2 års reklamationsret på alle vores produkter.

Vi stræber efter at sikre en hurtig og effektiv levering af din ordre. Vi sender fra vores fjernlager, og du vil typisk modtage din ordre inden for 7-15 hverdage. Vi leverer direkte til dig, og håndterer selvfølgelig alle told og importafgifter, så du ikke skal bekymre dig om noget.
Denne produktbeskrivelse er delvist autogenereret, så fejl kan forkomme. Kontakt os hvis du har uddybende spørgsmål til produktet.
