MCU-3221 INA3221 Three-Way I2C Output Current Power Monitor
8,38 kr
Afhentning i øjeblikket ikke tilgængelig
MCU-3221 INA3221 Trevejs I2C Udgangsstrøm Power Monitor
MCU-3221 INA3221 er en avanceret tre-kanals strøm- og busspændingsmonitor, der er kompatibel med I2C- og SMBUS-interface. Dette modul kan overvåge både spændingsfald over shunten og busforsyningsspændingen, hvilket gør det ideelt til applikationer, hvor præcis strøm- og spændingsmåling er nødvendig.
Enheden kan operere inden for en spændingsrange fra 0V til +26V og er i stand til at måle strømme på op til ±1.638A med en præcision på ±0.4mA. Den tilbyder også programmerbar konverteringstid og gennemsnitsværdi beregningstilstand for signaler, hvilket giver fleksibilitet i monitoreringsapplikationer.
INA3221 har et driftstemperaturområde fra -40°C til +125°C og fungerer med en enkelt forsyning mellem 2.7V og 5.5V. Det har også fire programmerbare adresser, hvilket gør det nemt at integrere i komplekse systemer. Med funktioner som nøglealarmer og advarselsalarmer kan enheden opdage flere out-of-range forhold, der kan programmeres på hver kanal.
For yderligere tekniske detaljer kan du konsultere den officielle datasheet her: INA3221 Datasheet.
English description:

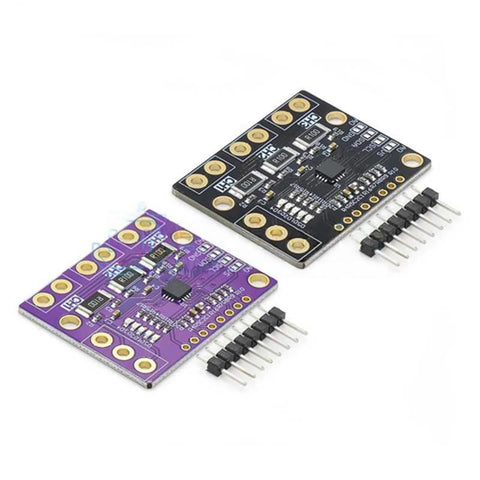

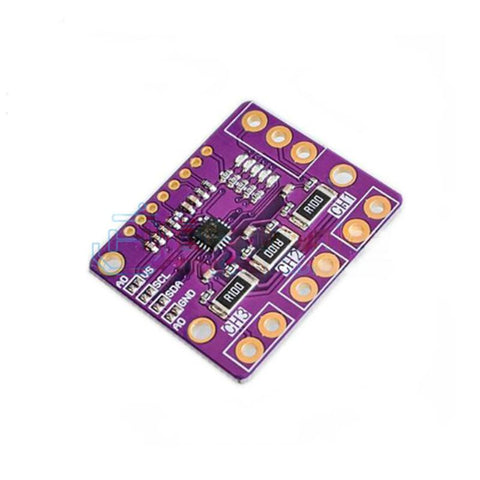

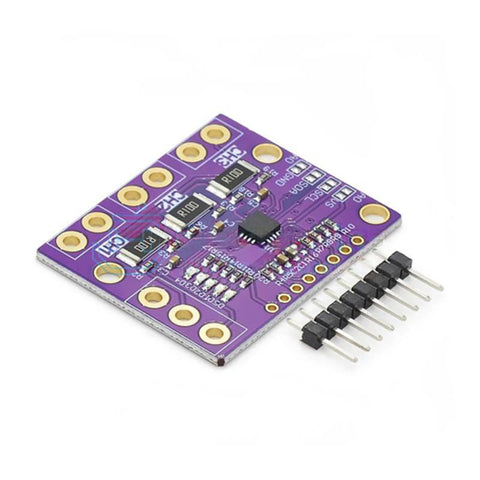

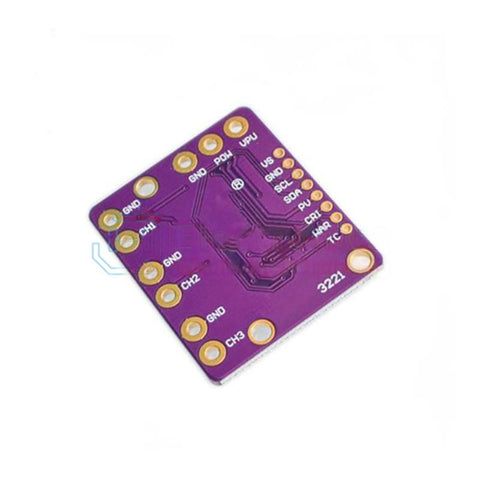

Purple board weight: 5g
Product size: 38.3mm × 31.7mm
Black board weight: 5g
Product size: 38.3mm × 31.7mm
MCU-3221 INA3221 three-way low-side / high-side output current I2C / Power Monitor
INA3221 is a three-channel, high-side current and bus voltage monitor with compatibility for I2C and SMBUS interfaces.
INA3221 can monitor the shunt voltage drop and bus power supply voltage, and also provide programmable conversion time and average value calculation mode for these signals.
INA3221 provides key alarms and warning alarms to detect multiple out-of-range conditions, programmable on each channel.
INA3221 sensing bus (voltage in 0V to +26V range).
This device operates with a single power supply of 2.7V to 5.5V, with ICC and IDD consumption of 350µA (typical value).
INA3221 has a rated operating temperature range of -40°C to +125°C. It is compatible with I2C and SMBUS interfaces and has four programmable addresses.
Features:
Three-channel monitoring, each bus voltage can be used
0.1 ohms 1% 2W current detection electronic resistance.
Maximum 26V detection voltage, ±8mV accuracy.
Maximum ±1.638A current measurement, ±0.4mA accuracy.
PCB size: 38mm × 32mm.
Weight (excluding pin arrangement and others): 4.4g.
The module can be selected through the pad wire jumper,
