DRV8833 2-Channel Motor Driver Module
4,25 kr
Afhentning i øjeblikket ikke tilgængelig

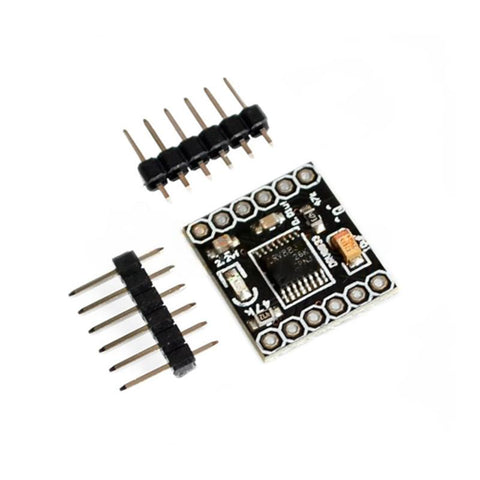

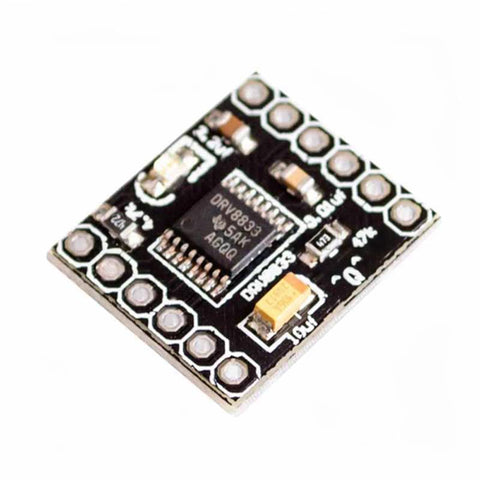

DRV8833 2-kanals motor driver modul
DRV8833 2-kanals motor driver modul er en alsidig og kompakt løsning til styring af DC motorer og stepmotorer. Med en dimension på 18.5x16mm og en driftsspænding på 3V-10V, kan denne modul styre to DC-motorer eller én stepmotor. Den kan levere op til 1.5A per kanal med indbygget overstrømsbeskyttelse, kortslutningsbeskyttelse, under spændingslås samt overophedningsbeskyttelse, hvilket gør den ideel til forskellige mekatroniske applikationer.
Modulet er udstyret med to H-bro driverenheder, som bruger N-kanal MOSFETs til at drive motorviklingerne. Hver outputkanal kan levere en peakstrøm på op til 2A. Den lave strømtilstand gør det energibesparende, når det ikke er i brug. Modulet har også en ULT PIN til tilstandssætning, hvor lavt niveau sætter modulet i dvaletilstand.
For mere teknisk information, kan du tjekke den officielle DRV8833 datablad.
Instruktioner og yderligere vejledninger kan findes i denne tutorial om at styre DC-motorer med DRV8833 og Arduino.
English Description
The DRV8833 2-channel motor driver module is a versatile and compact solution for controlling DC motors and stepper motors. With dimensions of 18.5×16mm and an operating voltage range of 3V to 10V, the module can drive two DC motors or one stepper motor. Each H-bridge output can deliver a continuous current of up to 1.5A, with a peak of up to 2A per channel.
It features built-in protections including overcurrent protection, short circuit protection, undervoltage lockout, and thermal shutdown, making it ideal for various mechatronic applications. The module includes a low-power sleep mode and is equipped with an enable pin (ULT) for setting the operating mode—pulling it low puts the module into sleep mode.

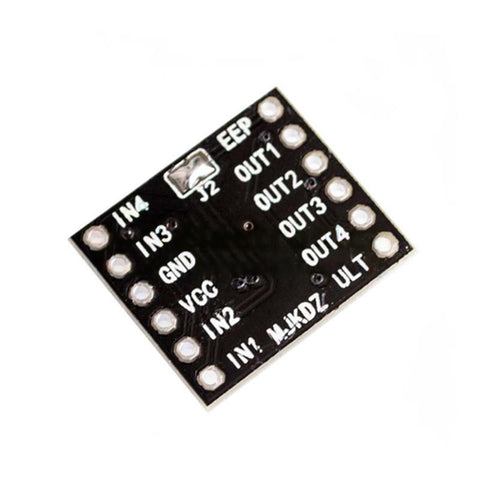

Pinout and connections:
-
VCC: Power input (3V–10V)
-
GND: Ground
-
OUT1, OUT2: First H-bridge output, controlled via IN1 and IN2
-
OUT3, OUT4: Second H-bridge output, controlled via IN3 and IN4
-
ULT: Mode setting pin (low = sleep mode)
-
EEP: Output protection pin (no connection needed by default)
This module is an energy-efficient and reliable motor driver well-suited for embedded and robotics projects.
